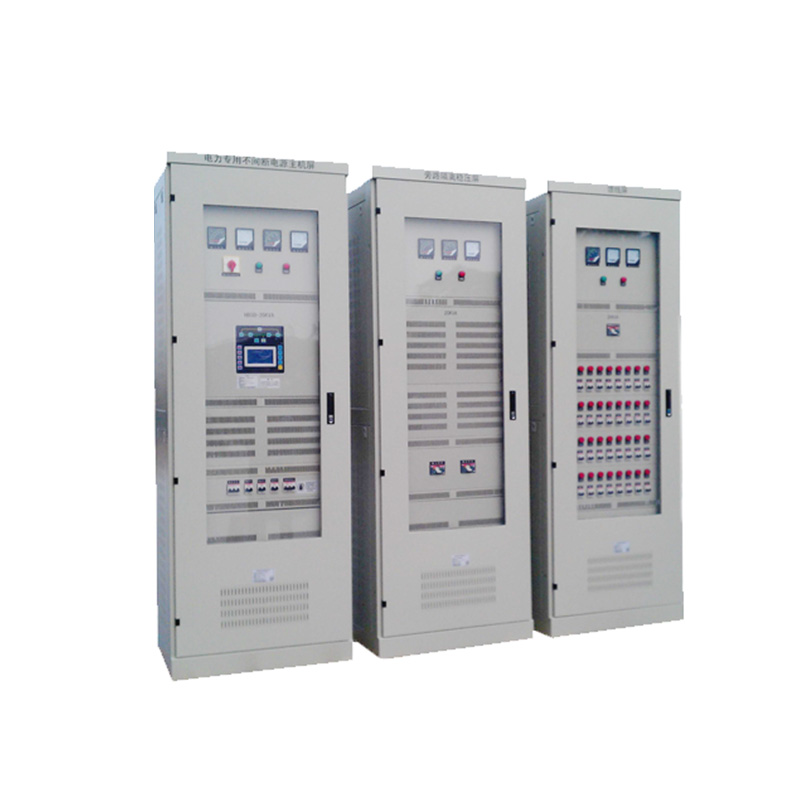

◆采用DSP全数字化控制技术,直流屏与市电的完全隔离;
◆采用PWM脉宽调制,全桥IGBT逆变技术,完全满足从0到100%负载的跃变;
◆7寸彩色显示屏,支持中英文菜单,流程图运行状态直观显示,灵活的实现了人机对话功能;
◆输入输出过欠压保护、输入浪涌保护、相序保护、直流低压保护、输出过保护、温度过高保护等多种系统保护和报警功能;
◆采用瞬时控制方式和有效值等多种反馈控制,实现了高动态调节,减小电压失真度;
◆数字化控制静态开关实现真正的零切换;
◆DCS模拟量(4-20mA)输出报警信号,方便与监控中心通讯;
◆采用电力标准屏柜设计, 完全满足电力防护标准;
◆配备RS232/RS485、远程网络监控TCP/IP(SNMP卡)无源接点;
◆直观的机械式表头指示。
整流器
单相/三相交流市电通过匹配隔离变压器送至整流器的输入,当市电电压在±20%,负载在100%的范围内变化时,整流器输出高稳定的直流电压(精度±1%)。
逆变器
采用SPWM技术,通过IGBT模块逆变器把直流电压变换为标准的正弦波交流电压,从而最大程度地降低失真度,在负载变化时取得极好的动态特性。
双路市电输入
可选的双路输入,当常用供电异常或故障时,转为备用电源供电,两路交流输入都故障时,自动转为直流屏供电,且转换时间为零。
静态开关
数字控制静态开关可实现不间断供电,完成旁路与逆变的切换功能,并设置有自动和手动模式。
智能监控
通过RS232/RS485、远程网络监控TCP/IP(SNMP卡)无源接点、模拟电量变送信号将UPS的工作状态和数据实时传输到DCS系统,实现智能监控。
型号 |
KG-DD-5K |
KG-DD-10K |
KG-DD-15K |
KG-DD-20K |
KG-DD-30K |
KG-DD-40K |
KG-DD-50K |
KG-DD-60K |
KG-DD-80K |
|
额定功率 |
5kVA/4KW |
10kVA/8KW |
15kVA/12KW |
20kVA/16KW |
30kVA/24KW |
40kVA/32KW |
50kVA/40KW |
60kVA/48KW |
80kVA/64KW |
|
工作方式及原理 | 在线式供电,静态旁路开关(无间断切换),双转换技术 | |||||||||
相数 | 单相L+N-G | |||||||||
整流器 | 电压范围 | 380/220 VAC±25% | ||||||||
输入方式 | 三相四线+保护地线 | |||||||||
标称频率范围 | 50Hz ±10% ,60Hz ±10% | |||||||||
电压波形失真度 | ≤5% | |||||||||
输入功率因数 | 0.95(带输入滤波器) | |||||||||
电力直流 | 标称电压 | 220VDC | ||||||||
输入电压范围 | 160-300VDC | |||||||||
输入功率(KW cosφ=0.8 | 标称功率×0.8 | |||||||||
逆变器 | 相数 | 单相 | ||||||||
标称相电压 | 220VAC±1%(稳压负载),220VAC±5%(负载波动) | |||||||||
标称频率 | 50Hz ±0.1% (电池供电) | |||||||||
频率稳定度(不同步时) | <±0.1% | |||||||||
频率稳定度(同步时) | <±5% | |||||||||
波峰因数 | 3:1 | |||||||||
输出波形 | 正弦波 | |||||||||
总谐波失真 | <3%(线性负载)、<5%(非线性负载) | |||||||||
动态负载电压瞬变(由0到100%跃变) | <±5% | |||||||||
瞬间恢复时间 | <10ms | |||||||||
平衡负载电压 | <±1%;<±5%(不平衡负载电压) | |||||||||
过载能力 | 125% 1min, 150% 1S, | |||||||||
逆变器效率,负载100% | 双转换模式96%,ECO模式98% | |||||||||
通讯及环境 | 通讯接口 | 4-20mA模拟量信号(输入、输出、频率、电流变送器)、RS232,(RS485/网络适配器(SNMP) | ||||||||
运行温度 | 0-40℃ | |||||||||
相对湿度(不凝结) | 30%~90% | |||||||||
运行高度(最大) | <1000米(每增加100米功率下降1%,最高4000米) | |||||||||
配套产品选件 | 旁路稳压柜/输入、输出馈线柜/输入输出隔离柜/谐波补偿柜/防雷装置可根据要求设计机箱尺寸 | |||||||||
重量 | 净重(标机/长机)KGS | 195KG | 246KG | 346KG | 398KG | 475KG | 572KG | 661KG | 910KG | 1080KG |
机器尺寸 | 深×宽×高 | 800×600×2200 | 800×800×2200 |
